시린이를 위한 Carto 가이드 : 내 도시를 지도로 만들어보자

시티즈1에 CSLmapview가 있었던 것처럼, 시티즈2에도 Carto라는 지도 추출 모드가 존재한다.

그러나 사용법이 어렵고 번역이 아직 안되어서 대부분 시린이들은 써 볼 엄두도 못 내는 것 같다.

이 가이드를 보고, 많은 사람들에게 도움이 된다면 좋겠다.

---

Part 1: PARADOX 모드에서 "Carto" 설치 및 파일 추출

https://mods.paradoxplaza.com/mods/87428/Windows

Carto - Paradox Mods



인게임 PARADOX 모드에서 Carto 검색 후 설치하면 된다.

설치 후, 게임 한 번 재시작 해줘야 한다.



모드 설치 후 옵션에 들어가면 다음과 같이 설정이 뜰 것이다.



이때 파일 포맷을 Shapefile을 선택한 후 EXPORT FILES을 눌러주자.

약간의 시간이 걸리는 데, 다 끝나면 GeoTIFF를 선택한 후 EXPORT FILES을 눌러주자.

성공적으로 파일이 추출되었다면, OPEN EXPORT DIRECTORY를 눌러 추출된 파일의 경로로 들어가자.

기본 경로는 다음과 같다
C:\Users\\AppData\LocalLow\Colossal Order\Cities Skylines II\ModsData\Carto

---

Part 2: QGIS 프로그램 설치

https://www.qgis.org/

Spatial without Compromise · QGIS Web Site



위 링크로 들어간다.



위 사진을 참고해서 QGIS 프로그램을 설치한다.

안정적인 3.34 LTR 버전을 추천하지만, 그냥 최신 3.38.3 버전을 깔아도 된다.

바탕화면에 바로가기 폴더가 생겼을 텐데, QGIS Desktop을 더블 클릭하여 실행한다.



---

Part 3: QGIS 프로젝트 생성 및 편집

QGIS 초기 실행 화면은 다음과 같다.

왼쪽 위의 새 프로젝트 버튼(또는 Ctrl + N)을 클릭하자.



앞서 시티즈2 Carto 옵션에서 디렉토리를 열었다면 위와 같은 폴더가 뜰 것이다.

먼저 Shapefile 폴더에 들어가자.



대략 30개 정도의 파일이 존재할텐데, 이 중 shp 파일이 필요하다.



Area.shp    Building.shp    Net_CenterLine.shp    Net_Edge.shp    POI.shp    Zoning.shp

위 6개 파일을 선택한 뒤, 드래그 앤 드롭으로 QGIS 프로그램에 붙여넣는다.

붙여 넣었다면 대략 이렇게 뜰 것이다. 색깔은 자동으로 선택되니 다를 수 있음.

다음으로 GeoTIFF 폴더에 들어가자.



Terrain.tif    Water.tif

2개 파일을 선택한 뒤 마찬가지로 QGIS에 드래그 앤 드롭하자.

정상적으로 위 과정을 거쳤다면, 총 8개의 레이어가 추가되었을 것이다.

다음과 같이 위에서 아래로 오도록 레이어 패널의 순서를 조정한다.

POI - Area - Net_CenterLine - Net_Edge - Building - Zoning - Water - Terrain

---

Part 4: 레이어 스타일 적용하기



현재 Carto에는 다음과 같은 3가지 기본 스타일을 지원한다.

Plan - 가장 심플한 버전, 도로와 건물이 흑백



Street - 구글 지도와 비슷한 버전, 도로와 건물이 컬러



Topo -  Street와 비슷하지만, 지형이 색칠되어 있고 정보가 약간 덜 보임

이 중에서 본인이 원하는 취향의 스타일을 고른 뒤, 다시 QGIS로 돌아온다.



레이어 중 하나를 우클릭한 뒤, 속성을 클릭한다.



팝업이 뜨면, 왼쪽 아래의 스타일을 누르고, 스타일 불러오기를 누른다.



데이터베이스 스타일 관리자 팝업이 뜨면, 파일 란의 점 3개 버튼을 눌러 윈도우 탐색기를 연다.

앞서 시티즈2 모드에서 열은 디렉토리의 Styles 폴더를 들어가면 Plan, Street, Topo 3가지 스타일을 담은 폴더가 있을 것이다.

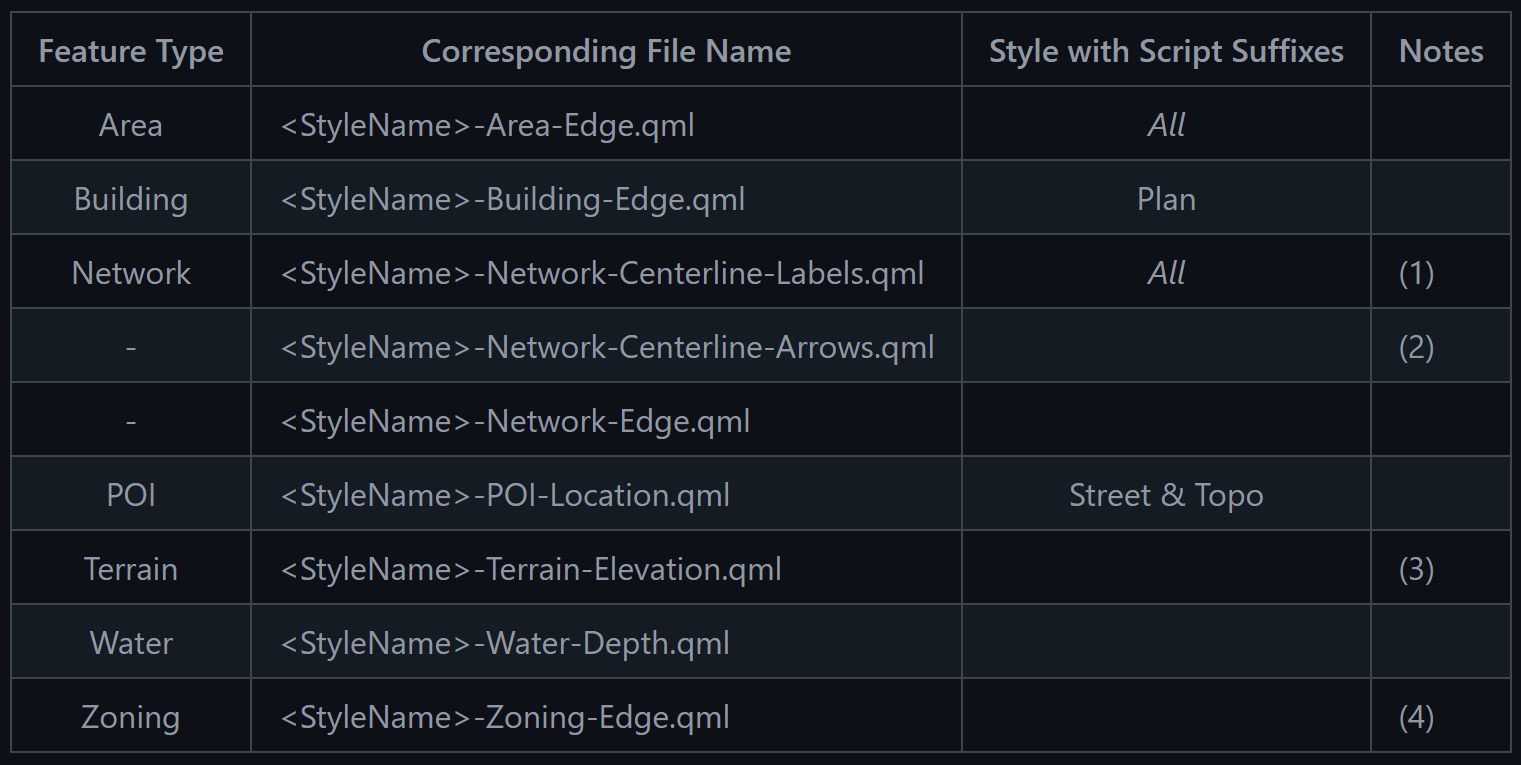

원하는 스타일 폴더에 들어가 각 레이어별 이름에 맞는 qml 파일을 선택한 뒤, 아래 스타일 불러오기 버튼을 누른다.



노가다를 다 마치고 나면 게시글 최상단 사진과 같이, 도로 철도 건물 등이 전부 구별된 깔끔한 프로젝트가 생성될 것이다.



마지막으로, QGIS 프로그램 왼쪽 위 프로젝트 - 가져오기/내보내기 - 지도를 이미지로 내보내기 통해 사진 파일로 뽑으면 끝.

이제 공들여 만든 도시를 지도로 바라보며 행복하시길...
